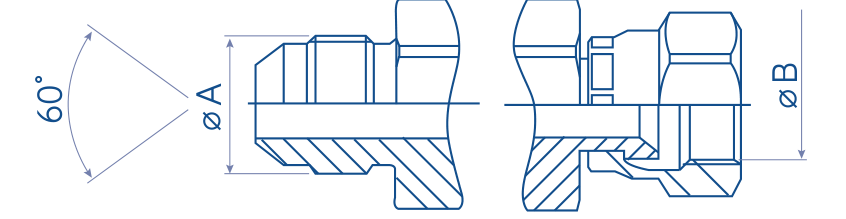

Standardul industrial japonez (JIS) folosește un scaun cu unghi de etanșare de 30° și fie filet British Standard Pipe paralel, fie filet metric.
| Filet metric | ØA (mm) | ØB (mm) |
|---|---|---|
| M14X1.5 | 12.50 | 14.00 |
| M18X1.5 | 16.50 | 18.00 |
| M16X1.5 | 14.50 | 16.00 |
| M18X1.5 | 16.50 | 18.00 |
| M22X1.5 | 20.50 | 22.00 |
| M24X1.5 | 22.50 | 24.00 |
| M30X1.5 | 28.50 | 30.00 |
| M33X2.0 | 31.00 | 33.00 |
| M42X2.0 | 40.00 | 42.00 |
| Filet BSP | ØA (mm) | ØB (mm) |
|---|---|---|
| 1/4" -19 | 11.50 | 13.20 |
| 3/8" -19 | 14.90 | 16.70 |
| 1/2" -14 | 18.60 | 20.90 |
| 3/4" -14 | 24.10 | 26.40 |
| 1" -11 | 30.30 | 33.20 |
Sursa datelor
Catalog Balflex Hydraulic Fittings, ediția 01/2023.
Balflex nu își asumă răspunderea pentru erori tipografice sau alte erori. Pentru informații tehnice precise, contactați întotdeauna departamentul nostru tehnic. Dimensiunile și datele prezentate pot fi modificate fără notificare.
