BSPP — filet paralel British Standard Pipe

Cunoscute drept filete Whitworth, racordurile BSP etanșează prin suprafețe conice metal pe metal sau printr-o combinație de metal pe metal și O-ring. Unghiul suprafețelor de etanșare este de 60° la ambele forme.

Standard: BS 5200, ISO 12151-6

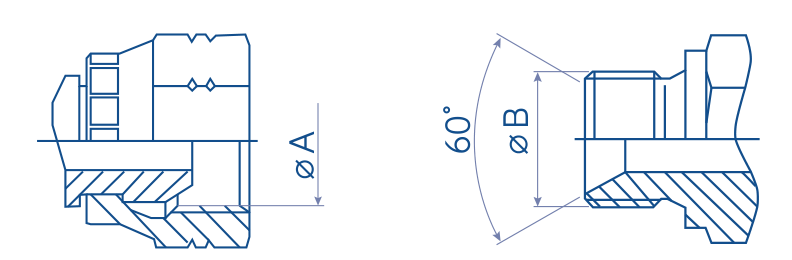

Secțiune printr-un racord BSPP, cu diametrele ØA și ØB

Cum identifici filetul

Filetul se identifică măsurând diametrul exterior al filetului și numărul de spire pe inch (25,4 mm).

Profilul unui filet în inch, cu spirele numărate pe lungimea de un inch

Diametru interior țeavă (mm) Diametru exterior țeavă (mm) Dimensiune Filet BSP ØA (mm) ØB (mm)
6 10 -2 1/8" -28 8.60 9.70
8 13 -4 1/4" -19 11.50 13.20
12 17 -6 3/8" -19 14.90 16.70
15 21 -8 1/2" -14 18.60 20.90
18 23 -10 5/8" -14 20.60 22.90
20 27 -12 3/4" -14 24.10 26.40
26 34 -16 1" -11 30.3 33.20
33 42 -20 1.1/4" -11 38.90 41.90
40 49 -24 1.1/2" -11 44.90 47.80
50 60 -32 2" -11 56.70 59.60

Alte tipuri de racorduri

Toate tipurile de racorduri

Sursa datelor

Catalog Balflex Hydraulic Fittings, ediția 01/2023.

Balflex nu își asumă răspunderea pentru erori tipografice sau alte erori. Pentru informații tehnice precise, contactați întotdeauna departamentul nostru tehnic. Dimensiunile și datele prezentate pot fi modificate fără notificare.
