DIN 24° seria ușoară (L) și seria grea (S), cu O-ring

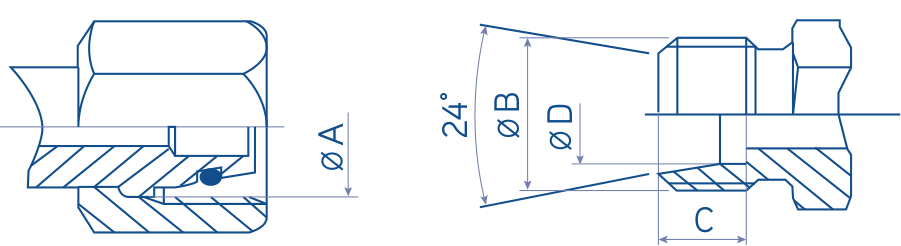

Secțiune printr-un racord DIN 24° seria L și S, cu diametrele ØA, ØB, C și ØD

Cum identifici filetul

Filetul se identifică după diametrul exterior și pas (distanța dintre două vârfuri de filet). Exemplu: M22x1.5 — pas de 1,5 mm.

Profilul unui filet metric, cu pasul măsurat între două vârfuri de filet

Diametru exterior țeavă (mm)	Tip țeavă	Filet metric	ØA (mm)	ØB (mm)	C (mm)	ØD (mm)
6.00	6L	M12X1.5	10.50	12.00	7.00	6.20
6.00	6S	M14X1.5	12.50	14.00	7.00	6.20
8.00	8L	M14x1.5	12.50	14.00	7.00	8.20
8.00	8S	M16x1.5	14.50	16.00	7.00	8.20
10.0	10L	M16x1.5	14.50	16.00	7.00	10.20
10.0	10S	M18x1.5	16.50	18.00	7.50	10.20
12.0	12L	M18x1.5	16.50	18.00	7.00	12.20
12.0	12S	M20x1.5	18.50	20.00	7.50	12.20
14.0	14S	M22x1.5	20.50	22.00	8.00	14.20
15.0	15L	M22x1.5	20.50	22.00	7.00	15.20
16.0	16S	M24x1.5	22.5	24.0	8.5	16.20
18.0	18L	M26x1.5	24.5	26.0	7.50	18.20
20.0	20S	M30x2.0	27.9	30.0	10.50	20.20
22.0	22L	M30x2.0	27.9	30.0	7.50	22.20
25.0	25S	M36x2.0	33.9	36.0	12.00	25.20
28.0	28L	M36x2.0	33.9	36.0	7.50	28.20
30.0	30S	M42x2.0	39.9	42.0	13.50	30.20
35.0	35L	M45x2.0	42.9	45.0	10.50	35.30
38.0	38S	M52x2.0	49.9	52.0	16.00	38.30
42.0	42L	M52x2.0	49.9	52.0	11.00	42.30
